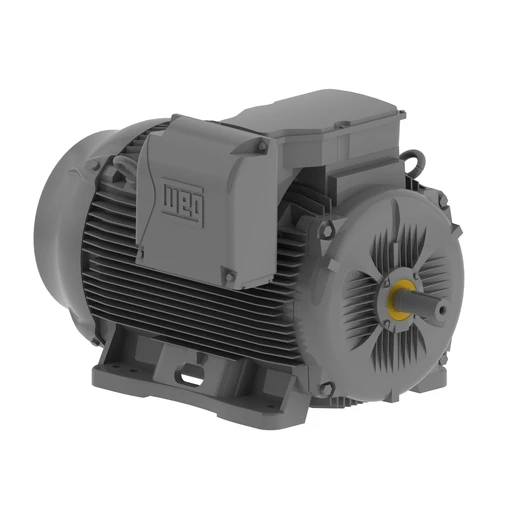

Poeira Combustível (Ex tb) – W22Xtb N-2919

Os motores W22Xtb foram especialmente desenvolvidos para maximizar a segurança e qualidade em áreas classificadas como Zona 21 e Zona 22, Grupos IIIA, IIIB e IIIC, classe de temperatura T125°C (processamento de grãos, cereais, fibra têxtil, tinta pó, polímeros, etc.). Representam confiabilidade e segurança na presença de poeira combustível em suspensão ou em camada (de até 5 mm) e atendem aos requisitos da norma N-2919.

Categorias: Atmosferas Explosivas, Motores Elétricos, Trifásico Baixa Tensão, WEG

Descrição

Rendimento IR3 Premium – IE3 de acordo com a Norma IEC 60034-30-1
Grau de proteção: IPW66
Potência: 1 a 550 cv
Carcaças: 71 a 355M/L
Material da carcaça: Ferro Fundido FC-200
Polaridade: 2, 4, 6 e 8 polos
Valores de IP/IN de acordo com os definidos pela norma N2919 da Petrobras
Tensão: 440 V c/ 3 cabos
Frequencia: 60 Hz
Forma construtiva: B3D
Flexibilidade da posição da caixa de ligação acima da carcaça 225S/M (B3D, B3E e B3T)
Tampa Defletora: Chapa de aço para carcaças 63 a 132M/L e ferro fundido para carcaças 160M a 355M/L
Dreno: fornecido com bujão de borracha fechado
Aterramento: Duplo (1 caixa + 2 carcaça)
Material do Ventilador: Alumínio
Grau de vibração A, de acordo com a IEC 60034-14
Sistema de vedação: Retentor com mola para carcaças 71 e 80 e W3Seal (exclusivo WEG) para carcaças 90S a 355M/L
Caixa de ligação de ferro fundido fornecida com furos roscados do tipo NPT
Caixa de ligação adicional para acessórios de ferro fundido
Pintura interna na caixa de ligação
Furos roscados fornecidos com tampão roscado de plástico para transporte e armazenagem (quando fornecido com dois furos, um tampão roscado será certificado)
Fornecido com vedação especial Permatex nas juntas de encaixe
Fornecido com placa de bornes
Sistema de isolação WISE (WEG Insulation System Evolution) – Apto a operar com inversores de frequência (para tensões até 575 V)*
Classe de isolamento “F” (ΔT 80 K)
Protetores térmicos nos bobinados: Termistores (PTC) para desligamento em 140 °C, 1 por fase
Detectores de temperatura no bobinado Pt-100 calibrados (2 por fase) para motores de 200 cv e superiores
Regime de Serviço: S1
Categoria: N
Graxeira para carcaças 160M a 355M/L
Placa adicional padrão Petrobras
Placa adicional TAG
Ponta de eixo dianteira com furo de centro roscado
Fator de serviço: 1,00
Plano de pintura: 216P
Cor: Munsell N6.5
