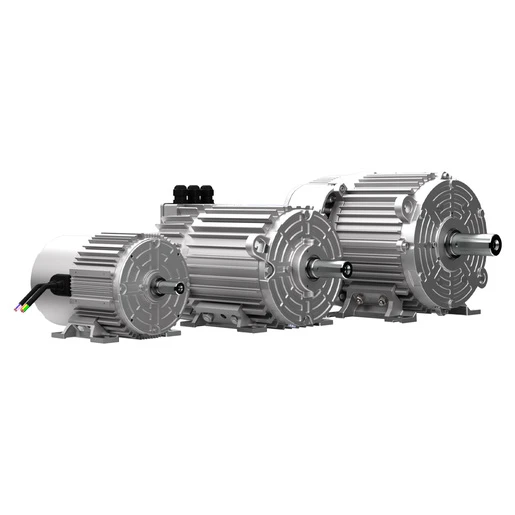

W30 Smart EC

• Ímãs permanentes, Motor Eletronicamente Comutado
• Monofásico, 220 a 277 VAC, 50/60 Hz

Potência:0,12 a 1,1 kW em 1500, 1800 ou 3000 rpm; Forma Construtiva: IEC80, B3D (B3L)

• Trifásico, 380 a 480 VAC, 50/60 Hz

Potência:0,12 a 4 kW em 1500, 1800 ou 3000 rpm; Forma Construtiva: IEC80 e IEC100 B3T

• Carcaça de alumínio, grau de proteção IP55
• Temperatura ambiente: -20 a 40°C (TENV)¹; e -20 a 60°C (TEAO)²
• Eficiência do conjunto (motor + drive) – IE6³
• Grau de vibração A
• Sentido de rotação Horário/Antihorário (selecionável)
• Ajuste de velocidade contínua (200 a 1500/1800 rpm e 500 até 3000 rpm) por:
  Botões (local)
  Tensão contínua (remoto): 2 até 10 VDC
  Corrente contínua (remoto): 4 até 20 mA DC
  Frequência (remoto): 10 até 95%
• Controles locais opticamente isolados
• Com dreno e vedação com anel ‘V’ ring
• Rolamentos vedados
• Anel de fixação no mancal traseiro
• Cabos de alimentação e controle com 500 mm de comprimento
• Proteção eletrônica: Sobrecarga, temperatura elevada e rotor bloqueado.
• Fire mode (Override & Modo de Velocidade Máxima)

Potência:0,12 a 4 kW em 1500, 1800 ou 3000 rpm; Forma Construtiva: IEC80 e IEC100 B3T

Notas:

1. Totalmente Fechado, Não ventilado. Potência limitada a 0,65 kW. Consultar a WEG para dados elétricos.
2. Totally enclosed Air Over. Fluxo mínimo de ar sobre a carcaça do motor e tampa dianteira 5 m/s.
3. Partida direta – Níveis de entrada e saída IE de acordo com as normas 60034-30-1 e 60034-30-2.

• Passive PFC (Correção de fator de potência)⁴ – Monofásico
• Pad mounting (4×90° ou 3×120°) e flange FF-165
• Vedação com Slinger para montagem vertical com eixo voltado para cima
• Alimentação 115V (até 0,55 kW) – Monofásico
• Forma construtiva descentralizada (drive e motor)
• Ponta de eixo customizada
• Dupla ponta de eixo (somente para a versão com drive decentralizado)
• Controlador externo com display para ajuste de valores de velocidade máxima e instantânea
