W22 Smoke Extraction (Extração de Fumaça)

Garantir a segurança em instalações comerciais e industriais é uma das principais preocupações durante a concepção de centros comerciais, fábricas, armazéns, estacionamentos cobertos, túneis e entre outros lugares em que há grande concentração de pessoas.

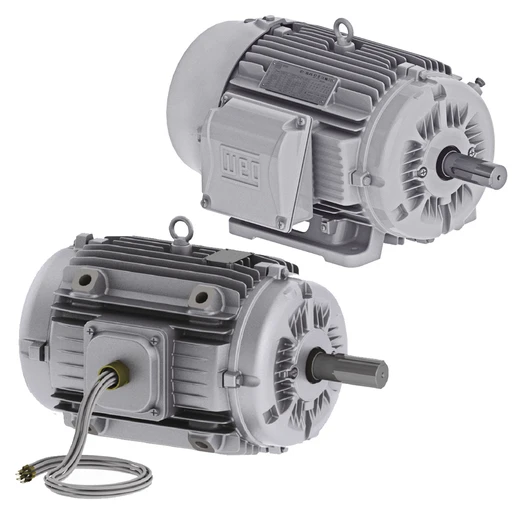

Os motores Smoke Extraction foram desenvolvidos para assegurar a circulação de ar em ambientes fechados. Em situações de emergência, eles suportam a operação em altas temperaturas e asseguram rápida extração de fumaça e calor, além de atrasar a propagação do fogo, permitindo o livre acesso às saídas de emergência.

O projeto do motor Smoke Extraction é baseado nos requisitos da norma europeia de segurança para sistemas de exaustão de fumaça e calor – EN12101*:
Projetado para operar na temperatura máxima de 200 ºC, 300 ºC ou 400 ºC por até 2 horas**.

• Potências: 0,25 a 500 cv
• Carcaças: 80 a 355M/L
• Polaridade: 2 a 8
• Tensão: 220/380 V (até a carcaça 200L) e 220/380/440 V (carcaças 225S/M e acima)
• Frequencia: 60 Hz
• Método de refrigeração:
  • TEFC (Totally Enclosed Fan Cooled – Motor fechado autoventilado)
  • TEAO (Totally Enclosed Air Over – Motor fechado com refrigeração natural)
• Forma construtiva:
  • Fixação por base – B30 para carcaças 80 a 250S/M
  • Fixação por pés – B3D para carcaças 280 a 355M/L
• Fornecido sem caixa de ligação – cabos de silicone soltos (1 metro de comprimento, especiais para altas temperaturas)
• Sistema de isolamento em silicone – especial para altas temperaturas
• Classe de isolamento:
  • 200 °C: “F” (ΔT 80 K)
  • 300 °C e 400 °C: “H” (ΔT 80 K)
• Cor: Ral 9006 – Cinza
